Выявление дефектов контактных соединений распределительных устройств и воздушных линий

Как известно, в зависимости от конструкции, назначения, способа соединения материалов, области применения и других факторов различают болтовые, сварные, паяные и выполненные обжатием (спрессованные и скрученные) контактные соединения. К контактным соединениям можно отнести также дистанционные распорки проводов.

Дефекты сварных контактных соединений

При эксплуатации в контактных соединениях, выполненных сваркой, причинами возникновения дефектов могут являться: отклонения от заданных параметров, подрезы, пузыри, каверны, непровары, наплывы, трещины, шлаковые и газовые включения (раковины), незаделанные кратеры, пережог проволок жилы, несоосность соединенных проводников, неправильный выбор наконечников, отсутствие защитных покрытий на соединениях и т.п.

Технология термической сварки не обеспечивала надежную работу сварных соединителей проводов больших сечений (240 мм2 и более). Это связано с тем, что из-за недостаточного разогрева в процессе сварки соединяемых проводов и неравномерного сближения их концов происходит пережог наружных повивов, непровар, в месте сварки появляются усадочные раковины и шлаки. В результате снижается механическая прочность сварного соединения, приводящая при механических нагрузках, менее расчетных, к обрыву (перегоранию) провода в петле анкерной опоры.

Дефекты сварки в петлях анкерных опор приводили к аварийным отключениям ВЛ при малом сроке их эксплуатации. Если в сварном соединении происходит обрыв отдельных проводников, то это приводит к повышению переходного сопротивления контакта и его температуры. Скорость развития дефекта в этом случае будет существенно зависеть от ряда факторов: значения тока нагрузки, тяжения провода, ветровых и вибрационных воздействий и т.п.

На основании проведенных экспериментов было установлено, что:

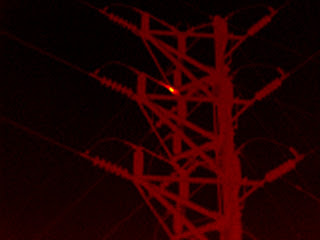

  • уменьшение активного сечения провода на 20 - 25 % за счет обрыва отдельных проводников может быть не выявлено при проведении ИК-контроля с вертолета, что связано с малым коэффициентом излучения провода, удаленностью тепловизора от трассы на 50 - 80 м, влиянием ветра, солнечной радиацией и другими факторами;

  • при отбраковке дефектных контактных соединений, выполненных сваркой, с помощью тепловизора или пирометра необходимо иметь в виду, что скорость развития дефекта у этих соединений намного выше, чем у болтовых контактных соединений с нажатием;

  • дефекты контактных соединений, выполненных сваркой при избыточной температуре около 5 °С, выявленные тепловизором при обследовании с вертолета ВЛ, необходимо классифицировать как опасные;

  • стальные втулки, не удаленные со сварного участка проводов, могут созда-вать ложное впечатление о возможном нагреве, за счет высокого коэффициента излучения отожженной поверхности.

Дефекты опрессованных контактных соединений

В контактных соединениях, выполненных опрессовкой, наблюдается неправильный подбор наконечников или гильз, неполный ввод жилы в наконечник, недостаточная степень опрессовки, смещение стального сердечника в соединителе провода и т.п. Как известно, одним из способов контроля спрессованных соединителей является измерение их сопротивления постоянному току.

Критерием минимального контактного соединения служит сопротивление эквивалентного участка целого провода. Спрессованный соединитель считается пригодным к эксплуатации, если его сопротивление не более чем в 1,2 раза превышает эквивалентный участок целого провода.

При опрессовании соединителя, его сопротивление резко падает, но с увеличением давления оно стабилизируется и изменяется незначительно. Сопротивление соединителя весьма чувствительно к состоянию контактной поверхности прессуемых проводов. Появление оксида алюминия на контактных поверхностях ведет к резкому увеличению контактного сопротивления соединителя и повышенному тепловыделению.

Незначительные изменения переходного сопротивления контактного соединения в процессе опрессования, а также связанное с этим малое тепловыделение в нем показывает на недостаточную эффективность выявления в них дефектов непосредственно после монтажа с помощью приборов инфракрасной техники.

В процессе эксплуатации спрессованных контактных соединений, наличие в них дефектов будет способствовать более интенсивному образованию оксидных пленок с повышением переходного сопротивления и появлению локальных перегревов. Поэтому можно считать, что ИК-контроль новых спрессованных контактных соединений не позволяет выявлять дефекты опрессовки и должен проводиться для соединителей, проработавших в эксплуатации определенный срок (1 год и более).

Основными характеристиками спрессованных соединителей являются степень опрессовки и механическая прочность. С увеличением механической прочности соединителя его контактное сопротивление уменьшается. Максимум механической прочности соединителя соответствует минимуму электрического контактного сопротивления.

Дефекты болтовых контактных соединений

Контактные соединители, выполненные с помощью болтов, чаще всего имеют дефекты из-за отсутствия шайб при соединении медной жилы с плоским выводом из меди или сплава алюминия, отсутствия тарельчатых пружин, из-за непосредственного подсоединения алюминиевого наконечника к медным выводам оборудования в помещениях с ...
