Мендосинский мотор назван в честь округа Мендосино, что на побережье штата Калифорния, США. Здесь живет изобретатель Ларри Спринг, который 4 июля 1994 года изобрел данный мотор. Эта модель долгое время стояла на подоконнике магазинчика Ларри, и через некоторое время она стала настоящей достопримечательностью округа, ведь ротор вращался и вращался, будучи подвешен буквально в воздухе.

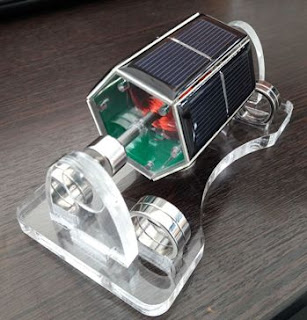

Современный мендосинский мотор
Мотор Спринга, как и любой другой мотор, состоит из ротора и статора. Однако мендосинский мотор — это не совсем обычный мотор. Статор мендосинского мотора — это подставка с постоянным магнитом и с магнитной опорой, а ротор — диэлектрический каркас с набором солнечных батарей, установленных поверх катушек, намотанных на левитирующий над магнитными подставками ротор.
Ларри Спринг
Фотоны солнечного света активируют солнечные батареи, которые в свою очередь рождают электрический ток. Ток проходит через катушки, намотанные на ротор, и возникающие магнитные поля катушек, взаимодействуя с магнитным полем постоянного магнита (статора), приводят ротор во вращение. Выражаясь более точно, сила Ампера со стороны магнитного поля постоянного магнита — выталкивает проводники катушек, по которым течет ток. А поскольку катушки получают питание по очереди, то и выталкиваются они по очереди.
Таким образом, мендосинский мотор можно классифицировать как бесколлекторный магнитно-левитационный солнечный мотор малой мощности — разновидность бесколлекторного электродвигателя с магнитным статором и с обмотками возбуждения ротора, питаемыми энергией солнца. Маленькая модель преобразует всего пару ватт мощности, и для промышленных целей этого, конечно, не достаточно, но в качестве наглядного макета — вполне пойдет.
Ротор, насаженный на металлический вал, имеет квадратное сечение, благодаря чему с четырех сторон ротора уютно размещены солнечные батареи. Ротор располагается горизонтально, а на концах вала установлены постоянные кольцевые магниты. Именно благодаря этим магнитам по бокам ротор и левитирует, сводя трение практически к нулю.
Магниты на концах вала ротора зависают над магнитными подставками, удерживая ротор в подвешенном состоянии. Магнит, расположенный непосредственно под ротором, необходим для создания магнитного поля статора, от которого мог бы отталкиваться ротор для вращения.
Когда на одну из сторон ротора падает солнечный свет, одна из солнечных батарей, установленных на роторе, генерирует электрический ток, который направляется в обмотку ротора, расположенную около магнита статора. Ток, устремляющийся в обмотку, создает магнитное поле соответствующего полюса ротора, и ротор отталкивается этой обмоткой от постоянного магнита статора.
Таким образом ротор вращается — каждая обмотка поочередно получает питание и отталкивается: следующий солнечный элемент попадает под свет, генерируется ток, возбуждается обмотка, — ротор вращается дальше. Пока на ротор падает достаточно солнечного света, мотор будет вращаться. Это своего рода аналог коммутатора коллекторного двигателя, только «световой» ...
